qren N430系列文档 P16 凤凰端子表格! 一、继电器接口解析（根据表格） 1. 告警输入部分（IN1-IN4） 功能：接收外部设备的告警信号（如红外探测器、门磁等），通常为无源干接点（断开/闭合触发）。 接线示例： 若外部设备为常开型传感器： 将传感器的信号线接至 IN1。 将传感器的公共端（GND）接至 COM1。 触发时，IN1 与 COM1 导通，触发告警。 2. 告警输出部分（NO1-NO4 + COM1-COM4） 功能：通过继电器触点控制外部设备（如声光报警器、警示灯），支持常开（NO）和公共端（COM）组合。 关键区别： 继电器公共触点（COM）：继电器的基准电位端，需与受控设备的一端连接，本身不带电。 继电器常开触点（NO）：继电器未激活时断开，激活后闭合，用于控制设备电源或信号通路。 典型接线场景： 声光报警器接线： 将报警器电源正极接 NO1。 将报警器电源负极接 COM1。 当告警触发时，NO1 与 COM1 闭合，报警器通电工作。 门禁控制接线： 将门禁电磁锁的电源线接 NO2。 将电磁锁的公共端接 COM2。 告警触发时，NO2 闭合，电磁锁解锁。 3. 通信接口（RS485/RS232） RS485（A/B）：用于长距离、多设备通信（如连接多个控制器）。 接线规则：A 接 A，B 接 B，避免接反。 RS232（RX/TX）：用于本地串口调试或连接电脑。 接线规则：RX（接收）对 TX（发送），GND 共地。 4. 接地与电源 AGND（告警地线）：独立于系统地的参考电位，减少干扰。 GND（电源地）：连接电源负极，确保电气安全。 电源要求：根据设备规格接入 DC 12V/24V 或 AC 220V（需确认图纸标注）。 二、安防系统接线流程 步骤1：设备清单核对 列出所有需接入的设备（如红外对射、门磁、声光报警器），明确其接口类型（干接点、RS485等）。 步骤2：硬件连接 告警输入： 将红外对射的常开信号线接至 IN1 和 COM1。 门磁的常闭信号线接至 IN2 和 COM2（注意极性）。 告警输出： 声光报警器：NO1 接电源正极，COM1 接负极。 警示灯：NO2 接 LED 阳极，COM2 接阴极。 通信连接： RS485 主机：A 接其他设备的 A，B 接 B。 RS232 调试：用串口线连接电脑的 COM 口与 RS232_RX/TX。 步骤3：电源接入 根据设备标签，将 DC 12V 电源适配器接入 +12V 和 GND（或 AGND）。 步骤4：功能验证 告警输入测试： 短接 IN1 和 COM1，观察软件是否显示红外告警。 告警输出测试： 通过软件触发告警，检查声光报警器是否响应。 通信测试： 使用串口调试工具发送指令，确认设备回复正常。 三、常见问题与注意事项 1. 接线错误导致误报 原因：告警输入接反（常开/常闭接错）或地线未接。 解决方法：检查 INx 与 COMx 极性，确保 AGND 和 GND 正确连接。 2. 继电器不动作 原因：供电电压不足或继电器触点烧毁。 解决方法：测量电源电压是否匹配，更换继电器模块。 3. RS485通信失败 原因：A/B线接反或终端电阻未接。 解决方法：调换 A/B 线序，在总线两端添加 120Ω 终端电阻。 4. 软件无法识别设备 原因：波特率、协议与设备不一致。 解决方法：在软件中检查通信参数（如 9600bps, 8N1），更新驱动程序。 四、实际案例说明 场景：周界防范系统 设备布局： 红外对射探测器（常开信号） → 接 IN1。 声光报警器 → 接 NO1 和 COM1。 监控主机 → 通过 RS485 连接 A/B。 接线步骤： 将红外对射的信号线接至 IN1 和 COM1。 声光报警器的电源线接 NO1 和 COM1。 RS485 总线连接 A → 主机 A，B → 主机 B。 调试流程： 上电后，在软件中设置 IN1 为红外输入通道。 短接 IN1 和 COM1 模拟告警，观察软件弹窗。 触发告警后，确认声光报警器是否启动。 五、总结 核心原则：区分干接点（无源）和继电器触点（需外接电源），确保极性正确。 安全规范：强电（AC/DC 12V+）与弱电（RS485/232）分开布线，接地可靠。 调试建议：先单点测试再整体联调，使用万用表辅助排查断路/短路。 如有出入请说明回复！！！

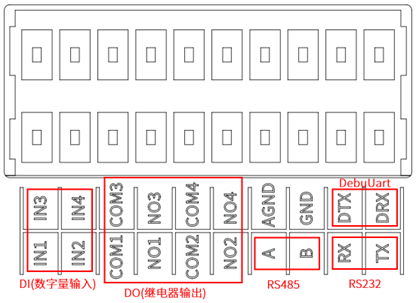

flyingrocket Hi，qren， 需要纠正【告警输入部分】内容，N430x边缘产品支持4路报警输入(IN1-IN4)，接入的外部传感器件需要为NPN型 传感器(IN1-IN4端口默认拉高，检测变化需要外部输入拉低信号)。推荐接线图如下所示： 【继电器输出推荐接线】 另附凤凰端子对应的各个接口分区： 以上也可在最新的用户手册中查阅：https://document.corerain.com/
qren flyingrocket (IN1-IN4端口默认拉高，检测变化需要外部输入拉低信号)。 这部分所说的信号是指的 0 1么？ 还是说是多少电压高低？ 能否有具体实例举例说明一下？ flyingrocket 以上也可在最新的用户手册中查阅：https://document.corerain.com/ 这一部分连接能否给一个具体文档地址？并且以上端子接口是否可以提供实际的接入设备的参考使用样例更方便理解？
